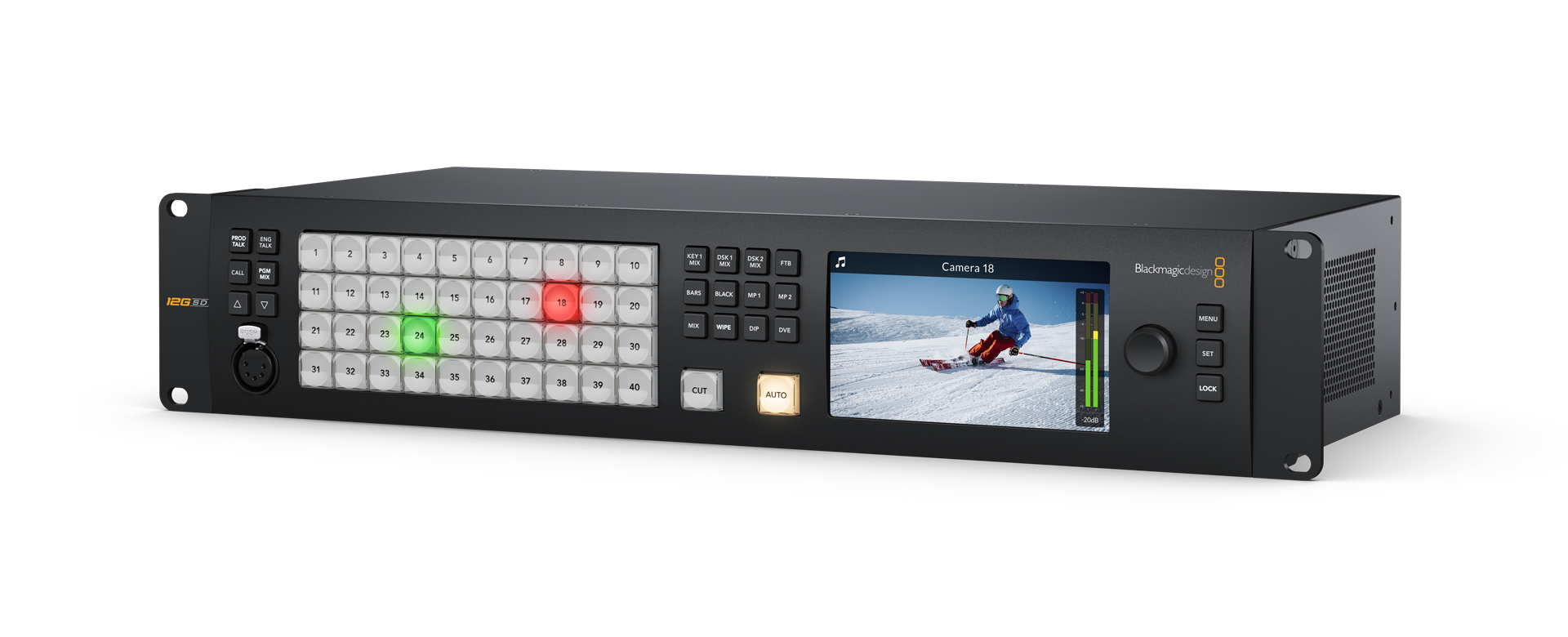

ATEM 4 M/E Constellation 4K
40 adet format dönüşümlü 12G-SDI girişi, 24 adet 12G-SDI aux çıkışı, 16 adet ATEM Advanced Keyer’i, 4 adet çoklu görüntüleyicisi ve toplam 12 adet DVE için 2 SuperSource özellikleri ile devasa 4 M/E Ultra HD canlı prodüksiyon görüntü mikseri!
Öne Çıkan Özellikler
- 10-Bit'te 12G-SDI'yı destekler
- 40 x 12G-SDI Girişleri
- 24 x 12G-SDI Çıkışı
- USB-C aracılığıyla Web Kamerası Çıkışı
- Giriş Başına Kare Hızı/Format Dönüştürücü
- 156 Kanallı Ses Mikseri
- 16 x Upstream, 4 x Downstream Keyer
- Chroma/Luma Keyers
- Color/Pattern Generators
- Ürün Tanımı
- Teknik Özellikler
ATEM 4 M/E Constellation 4K, devasa bir 4 M/E Ultra HD canlı prodüksiyon görüntü mikseridir. 40 adet formatta dönüşümlü 12G-SDI giriş, 24 adet 12G-SDI aux çıkışı, 4 adet DVE, 16 adet ATEM Advanced Chroma Keyer, 4 adet bağımsız medya oynatıcı, 4 adet Ultra HD çoklu görüntüleyici, 2 adet SuperSource işlemci ve daha fazla kapasiteye sahiptir. Hatta dahili talkback ve EQ ile dinamik efektler içeren profesyonel, 156 kanallı Fairlight ses mikserine de sahip olabilirsiniz!
| Bağlantılar | |
| Toplam Video Girişi | 40 |
| Toplam Video Çıkışı | 28 |
| Toplam Aux Çıkışı | 24 |
| SDI Hızları | 1.5G, 3G, 6G, 12G. |
| Toplam Ses Girişi | 2 adet dengeli 1/4 inç jak, 1 adet 32 stereo kanal BNC MADI girişi, 1 adet 5 pimli XLR Talkback. |
| Toplam Ses Çıkışı | 2 adet dengeli 1/4 inç jak, 1 adet 32 stereo kanal BNC MADI çıkışı, 1 adet 5 pimli XLR Talkback. |
| Zaman Kodu Bağlantıları | None |
| Referans Girişi | Tri-Sync ya da Black Burst. |
| Video Girişi Yeniden Senkronizasyonu | Tüm 40 girişte mevcut. |
| Kare Hızı ve Format Dönüştürücüleri | Tüm 40 girişte mevcut. |
| SDI Video Girişi | 40 adet 10-bit 720p, 1080i, 1080p, 2160p. |
| SDI Ses Girişleri | Tüm girişlerde SDI çıkışına 2 kanal gömülür. |
| Ekstra Ses Girişi | 1 adet 5 pimli XLR Talkback. |
| SDI Video Çıkışı | 28 adet 10-bit 720p, 1080i, 1080p, 2160p. |
| SDI Ses Çıkışları | Tüm çıkışlarda SDI çıkışına 2 kanal gömülür. |
| Ekstra Ses Çıkışı | 1 adet 5 pimli XLR Talkback. |
| SDI Program Çıkışı | 24 SDI çıkışının herhangi biri. |
| Alt Format Dönüşümlü SDI Program Çıkışı | None |
| SDI Önizleme Çıkışı | 24 SDI çıkışının herhangi biri. |
| SDI Çoklu Görüntü Çıkışı Sayısı | 4 |
| HDMI Çoklu Görüntü Çıkışı | None |
| Webcam Çıkışı | 1 adet USB-C, PGM kare hızında 720p veya 1080p’yi destekler. |
| Uzaktan Kontrol | RJ12, RS-422’yi destekler. |
| Kontrol Panel Bağlantısı | Ethernet 10/100/1000 BaseT’yi destekler. Panel ve kasa arasında doğrudan ya da ağ aracılığıyla bağlantı imkanı verir. |
| Dahili Zaman Kodu Üreteci | Var |
| Talkback | RJ45 üçüncü parti sistemler için. |
| Tally Çıkışı | Blackmagic Design GPI ve Tally Arayüzü ürününe Ethernet bağlantısıyla ekli. (Dahil değildir). |
| Bilgisayar Arabirimi | 1 adet USB-C portu. |
| Formatlar | |
| SD Video Standartları | None |
| HD Video Formatları | 720p50, 720p59.94, 720p60 1080i50, 1080i59.94, 1080i60 1080p23.98, 1080p24, 1080p25, 1080p29.97, 1080p30, 1080p50, 1080p59.94, 1080p60. |
| Ultra HD Video Formatları | 2160p23.98, 2160p24, 2160p25, 2160p29.97, 2160p30, 2160p50, 2160p59.94, 2160p60. |
| SDI Uyumluluğu | SMPTE 292M, SMPTE 296M, SMPTE 424M, SMPTE 425M level A and B, SMPTE 2081‑1, SMPTE 2081‑10, SMPTE 2082‑1 and SMPTE 2082‑10, SMPTE 2082‑12. |
| Video Örnekleme | 4:2:2 |
| Renk Hassasiyeti | 10-bit. |
| Renk Alanı | REC 709, REC 2020 |
| SDI Otomatik Algılama | 1,5G-SDI, A seviye veya B seviye 3G-SDI, 6G-SDI ve 12G-SDI arasında otomatik algılar. |
| Ürün Özellikleri | |
| Upstream Keyer Sayısı | 16 |
| Downstream Keyer Sayısı | 4 |
| Gelişmiş Chroma Keyer Sayısı | 16 |
| SuperSource Sayısı | 2 |
| Talkback Desteği | Var |
| Mix Minus (Kulaklıktaki kendi sesinizin kontrolü) Desteği | Var |
| Linear/Luma Keyer Sayısı | 21 |
| Geçiş Keyer’i (Stinger/DVE) | 4 Stinger, 4 DVE. |
| Toplam Katman Sayısı | 28 |
| Desen Üreteci Sayısı | 21 |
| Renk Üreteci Sayısı | 2 |
| DVEs | 4 |
| Kontrol Panel | Ön panelden yedek görüntü miksajı, yazılım veya opsiyonel donanım paneli. |
| Yönlendirilebilir Pencereler | 64 |
| Tally | Program için kırmızı ve önizleme göstergesi için yeşil. |
| Pencere Kaynak Etiketleri | Var |
| Çoklu Görüntü | |
| Çoklu Görüntü | 4 adet Çoklu Görüntüleme düzeni seçeneği toplam 64 ekrana kadar |
| Çoklu Görüntü Video Formatı | HD ya da Ultra HD'yi seçin. |
| Medya Oynatıcı | |
| Medya Oynatıcı | 4 |
| Kanallar | Her bir medya oynatıcı için fill ve key. |
| Medya Havuzu Sabit Görüntü Kapasitesi | 64 |
| Medya Havuzu Klip Kapasitesi | 4 |
| 720 HD’de Medya Oynatıcı Klip Uzunluğu | 3200 kare. |
| 1080 HD’de Medya Havuzu Klip Uzunluğu | 1600 kare. |
| Ultra HD’de Medya Oynatıcı Klip Uzunluğu | 400 kare. |
| Medya Havuzu Sabit Görüntü Formatı | PNG, TGA, BMP, GIF, JPEG ve TIFF. |
| Medya Havuzu Video Dosyası Formatı | TGA Sıralaması. |
| Medya Havuzu Ses Dosyası Formatı | WAV, MP3 ve AIFF. |
| Ekran | |
| Arabirim | Asgari monitör çözünürlüğü 1366 x 768. |

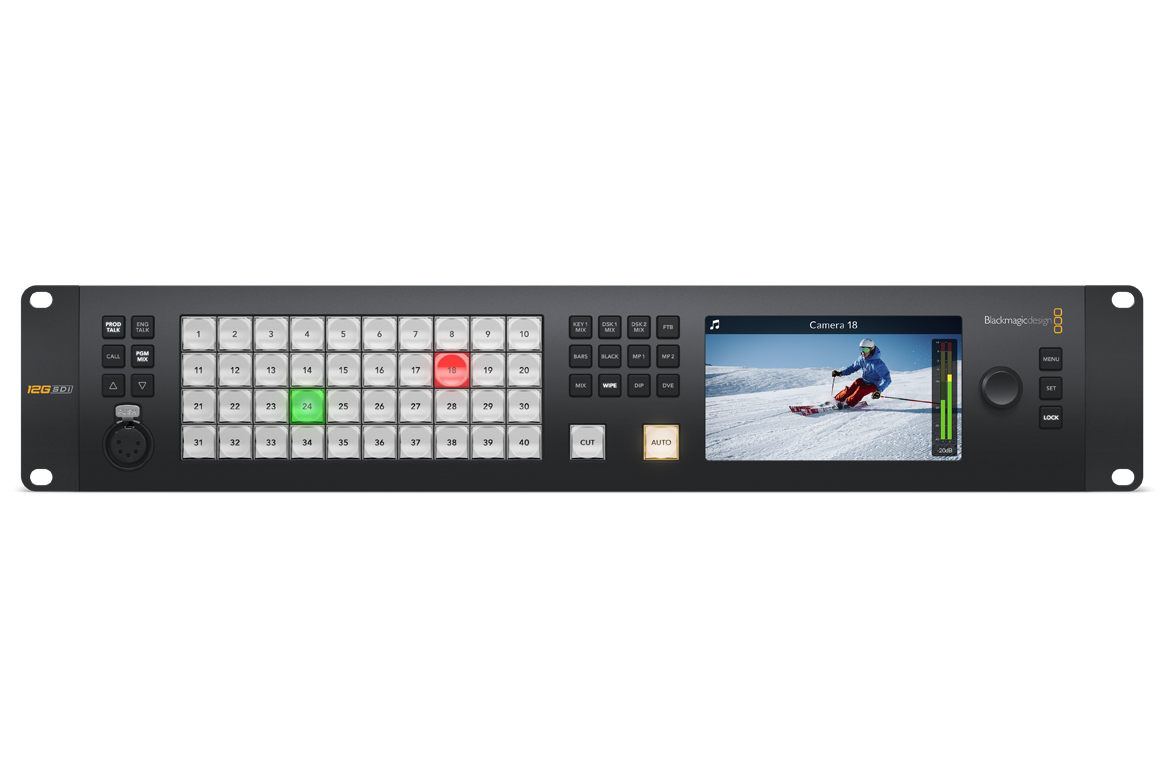

| Ön panel | Video için dahili HD LCD ekran, kurulum ve yedek görüntü miksajı için 42 adet LED buton, 8 kaynak butonu, 4 geçiş butonu, 6 adet talkback seçim ve miksaj butonu, menü kontrol düğmesi ve kaydetmek için “set” butonu, ön paneli kilitleme butonu. |
| İşlemci | |
| İşlem Gecikmesi | Duyurulacak |
| Ses Mikseri | 156 Kanal mikser Seçilebilir Aç/Kapat/Video-Takipli-Ses Butonları Seviye ve Pik göstergeleri. Ana kazanç kontrolü. 6 bant parametrik EQ ve Genişletici, Geçit, Sıkıştırıcı ve Sınırlayıcı dahil olmak üzere Dinamik efektler. |
| Alt Formata Dönüşüm | TBA |
| Yazılım | |
| Cihazla Gelen Kontrol Paneli | Mac 12.0 Monterey, Mac 13.0 Ventura veya daha yeni sürümleri ve Windows 10 ve 11 için ATEM Software Control Panel ücretsiz olarak dahil edilmiştir. |
| Yazılım Güncellemeleri | Mac OS veya Windows bilgisayarlara doğrudan bağlı USB-C bağlantısını kullanarak. ATEM Setup Utility Yazılımı dahildir. |
| Yapılandırma | ATEM kasa IP adresinin haricindeki kurulumu, ATEM Software Control Panel üzerinden yapın. ATEM kasa IP adresinin kurulumu, kasaya USB-C aracılığıyla bağlanan ATEM Setup yardımcı yazılımıyla yapılır. |
| Fiziksel Kurulum | |
| Fiziksel Kurulum | 2 RU yükseklik. |
| Fiziksel Detaylar | |
| Genişlik | 482 mm |
| Derinlik | 90 mm |
| Yükseklik | 337 mm |
| Ağırlık | 8.4 kg |
| Çevresel Koşullar | |
| Çalışma Ortamı Sıcaklığı | 0° ila 40° C (32° ila 104° F) |
| Saklama Ortamı Sıcaklığı | -20° ila 60° C (-4° ila 140° F) |
| Bağıl Nem | %0 ila %90 yoğuşmasız |
| Kutu İçeriği | |
| Kutu İçeriği | ATEM 4 M/E Constellation 4K Yazılım indirmek için QR Kodlu yeni kullanıcı cüzdanı |
İşletim Sistemleri
- Mac
Mac 12.0 Monterey,
Mac 13.0 Ventura veya daha üzeri - Windows
Windows 10 ve 11.
Güç Bilgileri
- Güç Kaynağı
2 adet Dahili 100 - 240 AC, 50/60Hz. - Güç Kullanımı
TBA
