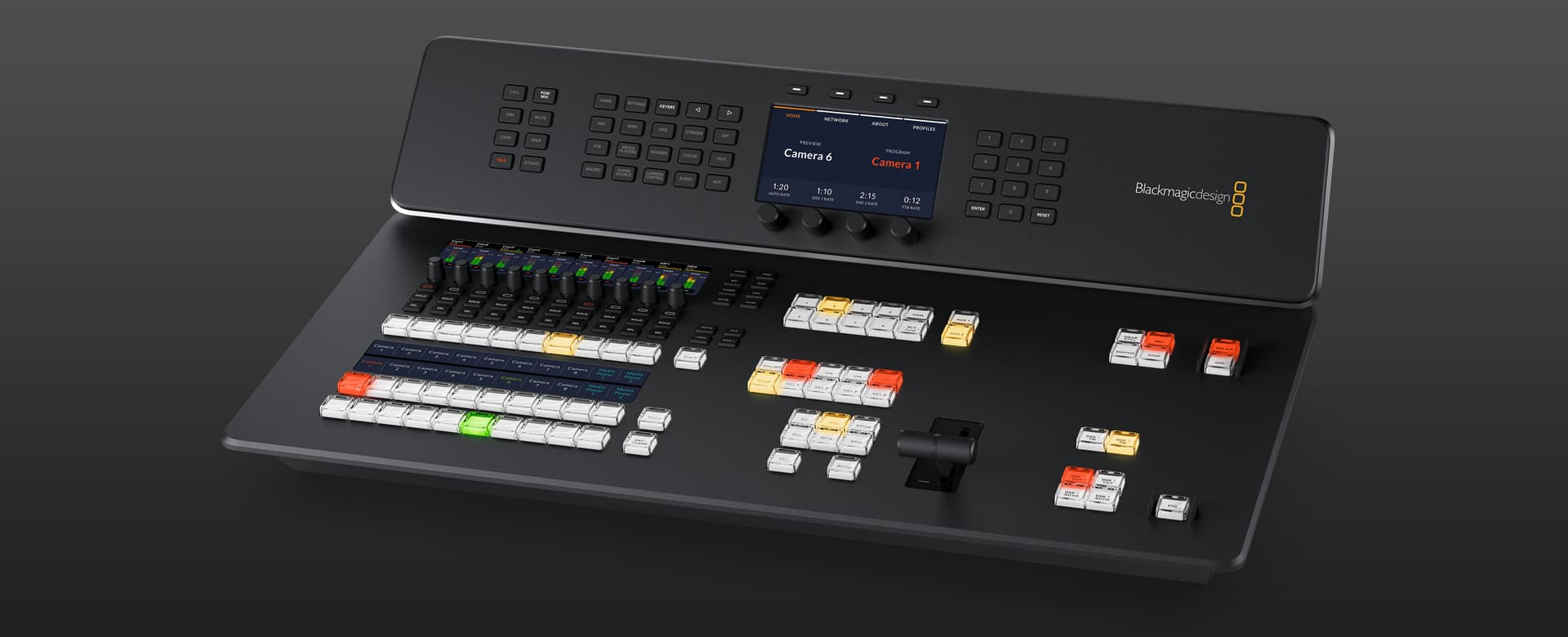

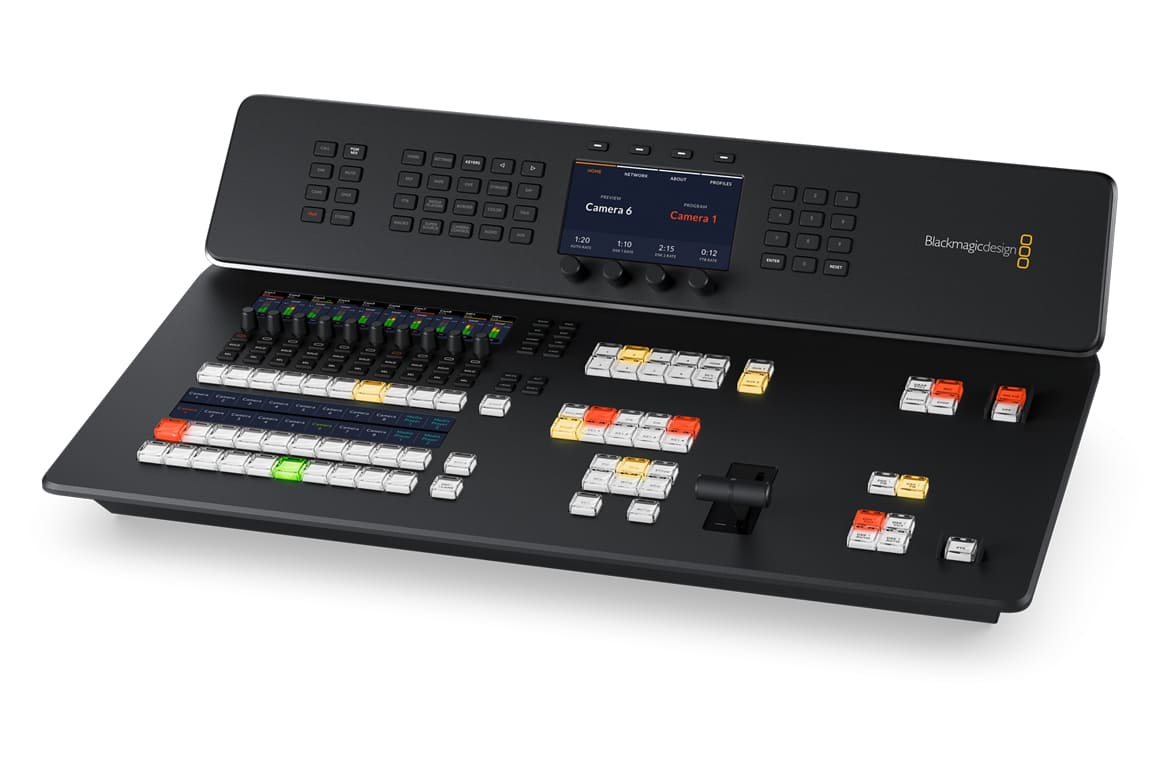

ATEM Television Studio HD8 ISO
Compact live production switcher with built in broadcast control panel, 8 x 3G-SDI inputs, streaming, recording, multiview, DVE, keyers, USB webcam, media players, talkback and optional cloud storage!
Öne Çıkan Özellikler
- 8 Girişli 3G-SDI 1080p60 Canlı Switcher
- Yeniden Tasarlanan Butonlar ve Layout
- Her Girişi Ayrı Dosyalara Kaydedin
- Uzak İnternet Kameralarını Destekler
- Yaın Desteği, USB ve M.2 Kayıt
- Blackmagic Bulut Entegrasyonu
- 16 adede kadar Çoklu Görüntü Çıkış Kaynağı
- Ses Miksajı, Geçişler, T-Bar, AUX
- Özelleştirilebilir Elektronik LCD'ler
- Kamera Kontrolü, Zaman Kodu, Talkback
- Ürün Tanımı
- Teknik Özellikler
ATEM Television Studio HD8 ISO, ATEM Television Studio HD8’in tüm özelliklerine sahip olmanın yanı sıra 8 girişin hepsini ayrı video dosyaları olarak kaydeden ISO kayıt özelliğini ekler. Ayrıca, yerel Ethernet üzerinden veya internet aracılığıyla, dünyanın her yerindeki uzak kameraları destekler. Uzak kameralar, tally ve kamera kontrolünü bile destekler!
| Bağlantılar | |
| SDI Video Girişi | 8 |
| SDI Video Çıkışı | 12 |
| SDI Hızları | 1.5G, 3G |
| HDMI Video Çıkışı | 1 |
| Toplam Ses Girişi | 2 adet XLR dengeli analog ses, 1 adet BNC 32 Kanal MADI dijital ses 2 adet RCA stereo analog ses, 1 adet 5 pimli XLR Talkback. |
| Toplam Ses Çıkışı | 2 adet 1/4 inç Jak analog ses 1 adet BNC 64 Kanal MADI dijital ses, 50 kanala kadarı aktif, 1 adet 5 pimli XLR Talkback. |
| SDI Ses Girişleri | 4 Kanal gömülü ses, tüm SDI girişlerinde. |
| SDI Ses Çıkışları | 2 Kanal gömülü ses, tüm SDI çıkışlarında. |
| Zaman Kodu Bağlantıları | 1 adet BNC Giriş, 1 adet BNC Çıkış. |
| Referans Girişi | 1 adet BNC Giriş, 1 adet BNC Çıkış. Tri-Sync ya da Black Burst. |
| Video Girişi Yeniden Senkronizasyonu | 8 girişin hepsinde var. |
| Kare Hızı ve Format Dönüştürücüleri | 8 girişin hepsinde var. |
| SDI Aux Çıkışları | 2 |
| SDI Program Çıkışı | 1 |
| Webcam Çıkışı | 2 adet USB-C, PGM kare hızında 720p veya 1080p’yi destekler. |
| Toplam Çoklu Görüntüleyici | 1 adet 3G-SDI 1 adet HDMI |
| Uzaktan Kontrol | RJ12, RS-422’yi destekler |
| Kontrol Panel Bağlantısı | Ethernet. Panel ve kasa arasında doğrudan bağlantı ya da ağ üzerinden. |
| Dahili Zaman Kodu Üreteci | Var |
| Talkback | RJ45 üçüncü parti sistemler için. |
| Tally Çıkışı | Ethernet bağlantısı üzerinden Blackmagic Design GPI ve Tally Arayüzüne eklenmiştir. (Dahil değildir). |
| Ethernet | 4 adet RJ45, internet network switch’li. 10/100/1000 BASE-T’yi destekler. |
| Bilgisayar Arabirimi | 2 adet USB-C Harici disk kaydı, webcam çıkışı, yazılım kontrolü, yazılım güncellemeleri ve görüntü mikseri bağlantısı için USB 2.0’ı destekler. |
| Formatlar | |
| SD Video Standartları | Yok |
| HD Video Giriş Formatları | 720p50, 720p59.94, 720p60 1080i50, 1080i59.94, 1080i60 1080p23.98, 1080p24, 1080p25, 1080p29.97, 1080p30, 1080p50, 1080p59.94, 1080p60 |
| SDI Uyumluluğu | SMPTE 292M, SMPTE 296M, SMPTE 424M, SMPTE 425M level A and B. |
| Video Örnekleme | 4:2:2 |
| Renk Hassasiyeti | 10-bit. |
| Renk Alanı | REC 709 |
| SDI Otomatik Algılama | 1,5G-SDI ve A seviye veya B seviye 3G-SDI arasında otomatik algılama. |
| Ürün Özellikleri | |
| Upstream Keyer Sayısı | 4 |
| Downstream Keyer Sayısı | 2 |
| Gelişmiş Chroma Keyer Sayısı | 4 |
| SuperSource Sayısı | 1 |
| Linear/Luma Keyer Sayısı | 7 |
| Geçiş Keyer’i (Stinger/DVE) | 1 Stinger, 1 DVE. |
| Toplam Katman Sayısı | 8 |
| Desen Üreteci Sayısı | 7 |
| Renk Üreteci Sayısı | 2 |
| Kontrol Panel | Görüntü miksajı ve ayarların tam kontrolü ile entegre panel. |
| Yönlendirilebilir Pencereler | 16 |
| Pencere Kaynak Etiketleri | Var |
| Tally | Program için kırmızı ve önizleme göstergesi için yeşil. |
| Talkback Desteği | Var |
| Mix Minus (Kulaklıktaki kendi sesinizin kontrolü) Desteği | Var |
| İnternet Yayın Kaynakları | |
| İnternet Yayın Kaynağı Toplamı | 8 adede kadar |
| İnternet Yayın Kaynağı Formatı | Sesli RTMP video, yerel bir ağ üzerinden veya HyperDeck Yüksek, HyperDeck Orta, HyperDeck Düşük, İnternet Yayını Yüksek, İnternet Yayını Orta veya İnternet Yayını Düşük kalite ayarını veren uyumlu Blackmagic Design kameralardan internet bağlantısı üzerinden. |
| İnternet Yayın Kaynağı Kurulumu | ATEM Software Control Ayarlarındaki girişlere eşleştirilmiş. |
| İnternet Yayını | |
| Doğrudan İnternet Yayını | Ethernet üzerinden Gerçek Zamanlı Mesajlaşma Protokolünü (RTMP) kullanarak veya USB‑C üzerinden internet paylaşımı aracılığıyla, internetten doğrudan canlı yayını destekler. |
| Kayıt | |
| Video ve Sesin Doğrudan Kaydı | USB-C genişletme portu, harici ortamlara doğrudan kayıt yapabilir. |
| Video Kaydı | Program çıkışı, internet yayın kalitesi ayarında H.264 kodekli bir .mp4 dosyası olarak ve ACC ses kodekli ATEM video formatında kaydedilir. SDI girişleri; AAC ses ile ATEM video standardında 70Mb/sn’ye varan kalitede H.264 kodekli ayrı .mp4 dosyaları olarak kaydedilir. |
| Ses Kaydı | Ses girişleri, ayrı 24‑bit 48KHz .wav dosyaları olarak kaydedilir. 8 adet 2 kanal SDI gömülü ses sinyali, 4 adet analog ses sinyali ve MADI dijital sesin 32 kanala kadarını dahil eder. |
| Görüntü Miksajı | Program görüntü miksajı, bir DaVinci Resolve proje .drp dosyası olarak kaydedilir. |
| Ortam | Medya havuzundaki sabit görüntülerin ve kliplerin hepsi ayrı bir medya dosyasına kaydedilir. |
| Ortam Formatı | ExFAT (Windows/Mac) olarak formatlı ortamı destekler. APFS veya HFS+ (Mac). |
| Multi View Monitoring | |
| Çoklu Görüntü | 1 adet çoklu görüntü SDI ve HDMI üzerinden; 16, 13, 10, 7 veya 4 ekran olarak yapılandırılabilir. İsteğe bağlı etiketler ve ses göstergeleriyle; Program, Önizleme, Girişler, Medya Oynatıcıları, DSK’lar, SuperSource ve Temiz Sinyal ekranları. |
| Çoklu Görüntü Video Formatı | HD |
| Minimum Çözünürlüğü Göster | 1366 x 768 |
| Medya Oynatıcı | |
| Medya Oynatıcı Sayısı | 2 |
| Kanallar | Her bir medya oynatıcı için fill ve key. |
| Medya Havuzu Sabit Görüntü Kapasitesi | 20 |
| Medya Havuzu Sabit Görüntü Formatı | PNG, TGA, BMP, GIF, JPEG ve TIFF. |
| Medya Havuzu Klip Kapasitesi | 2 adet 1080p60’a kadar. |
| 720 HD’de Medya Oynatıcı Klip Uzunluğu | 400 kare. |
| 1080 HD’de Medya Havuzu Klip Uzunluğu | 200 kare. |
| Medya Havuzu Video Dosyası Formatı | TGA sekansı. |
| Medya Havuzu Ses Dosyası Formatı | WAV, MP3 ve AIFF. |
| İşlemci | |
| İşlem Gecikmesi | Genlock yapıldığında 10 satırdan küçük ve görüntü mikseri ile aynı formatta. |
| Ses Mikseri | 58 Kanal mikser. Seçilebilir Aç/Kapat/Video-Takipli-Ses Butonları Seviye ve Pik göstergeleri. Ana kazanç kontrolü. 6 bant parametrik EQ ve Genişletici, Geçit, Sıkıştırıcı ve Sınırlayıcı dahil olmak üzere Dinamik efektler. |
| Kamera Kontrolü | ATEM, Blackmagic Design kameraların çoğuyla kullanıldığında; kazanç, beyaz ayarı, renk tonu, örtücü, ND filtresi, renk düzeltici, tally ve kayıt başlatma/durdurma dahil olmak üzere kamera ayarlarını ve uyumlu lenslerde netlik, diyafram ve zumu kontrol edebilir. |
| Alt Formata Dönüşüm | Yok |
| Yazılım | |
| Cihazla Gelen Kontrol Paneli | Mac 12.0 Monterey, Mac 13.0 Ventura veya daha yeni sürümleri ve Windows 10 veya 11 için ATEM Software Control Panel ücretsiz olarak dahil edilmiştir. |
| Yazılım Güncellemeleri | Mac OS veya Windows bilgisayarlara doğrudan bağlı USB veya Ethernet bağlantısını kullanarak. ATEM Setup Utility Yazılımı dahildir. |
| Fiziksel Kurulum | |
| Fiziksel Kurulum | Masaüstü veya masaya gömme montaj. |
| Fiziksel Detaylar | |
| Genişlik | 585.2 mm |
| Derinlik | 375.2 mm |
| Yükseklik | 161.2 mm |
| Ağırlık | 6.76 kg |
| Çevresel Koşullar | |
| Çalışma Ortamı Sıcaklığı | 0° ila 40° C (32° ila 104° F) |
| Saklama Ortamı Sıcaklığı | -20° ila 60° C (-4° ila 140° F) |
| Bağıl Nem | %0 ila %90 yoğuşmasız |
İşletim Sistemleri
- Mac
Mac 12.0 Monterey,
Mac 13.0 Ventura veya daha üzeri - Windows
Windows 10 ve 11.
Güç Bilgileri
- Güç Kaynağı
1 adet Dahili 100 - 240 AC 50/60Hz IEC C14 priz ile.
1 adet 4 pim XLR 12V DC Girişi harici güç kaynağı ya da batarya kullanımı için. - Güç Kullanımı
100 W azami.
