ATEM Television Studio HD8
Blackmagic Design

ATEM Television Studio HD8

Compact live production switcher with built in broadcast control panel, 8 x 3G-SDI inputs, streaming, recording, multiview, DVE, keyers, USB webcam, media players, talkback and optional cloud storage!
Öne Çıkan Özellikler
  • 8 Girişli 3G-SDI 1080p60 Canlı Switcher
  • Yeniden Tasarlanan butonlar ve Layout
  • Yayın Desteği, USB ve M.2 Kayıt
  • Blackmagic Bulut Entegrasyonu
  • Web Kamerası Desteği, Blackmagic OS Çalıştırır
  • 16 adede kadar Çoklu Görüntü Çıkış Kaynağı
  • Ses Miksajı, Geçişler, T-Bar, AUX
  • Özelleştirilebilir Elektronik LCD'ler
  • Stüdyo Kamera Kontrolü
  • Zaman Kodu, MADI, Talkback

  • Ürün Tanımı
  • Teknik Özellikler

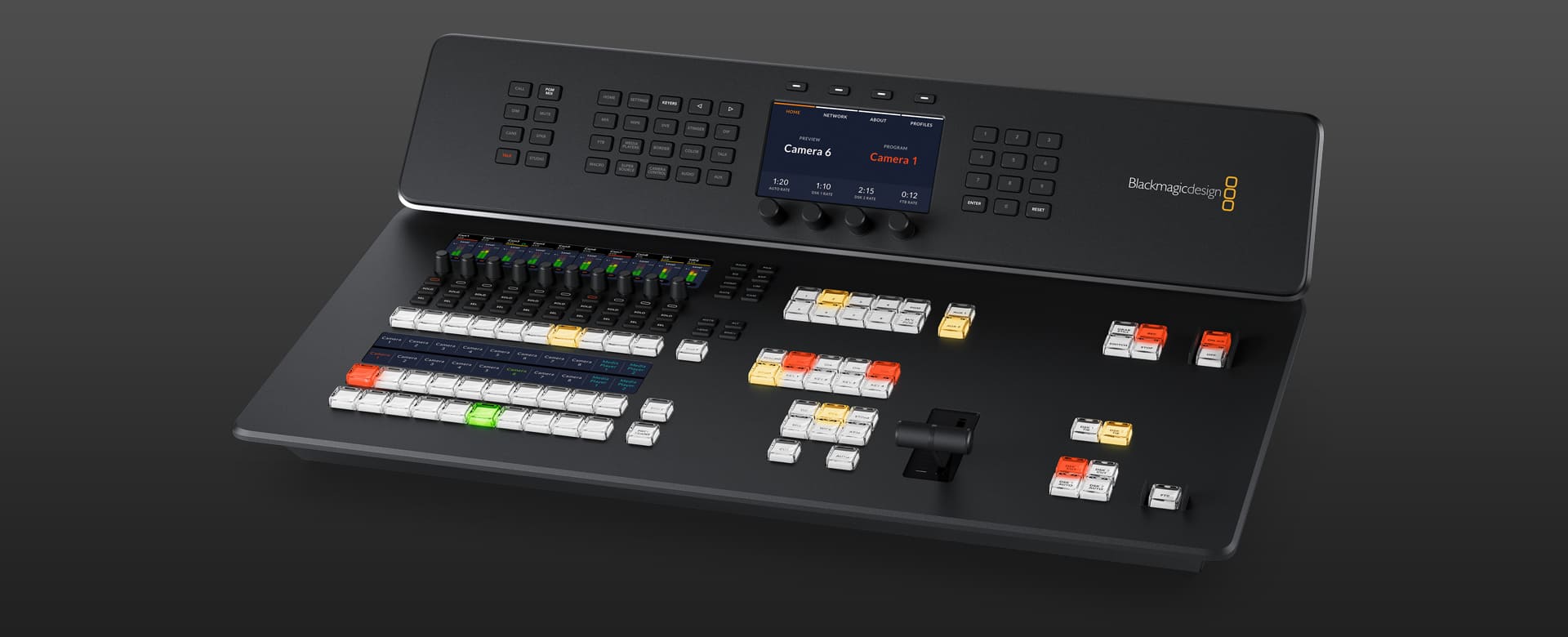

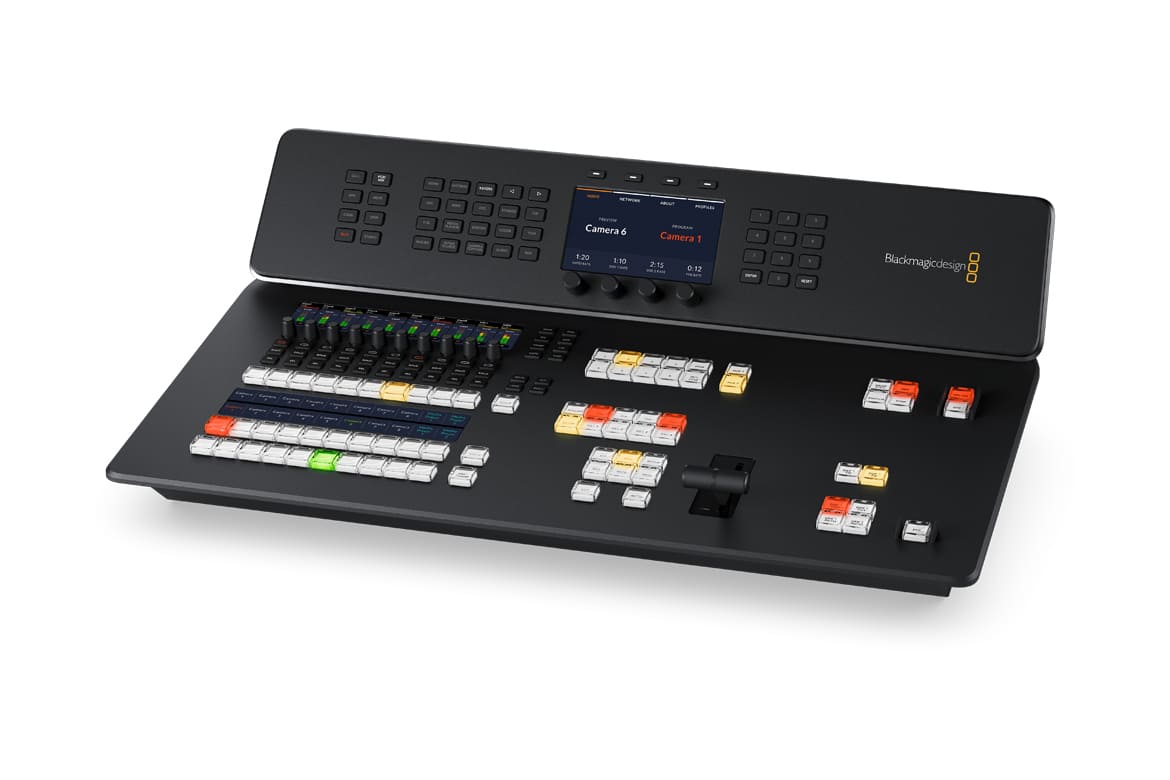

ATEM Television Studio HD8, dahili bir yayın kontrol paneline sahip, kompakt bir canlı yapım görüntü mikseridir. 8 format dönüşümlü 3G-SDI giriş, dahili internet yayın özelliği, ana kaydedici, çoklu görüntü, USB webcam desteği, DVE, 4 ATEM Advanced Chroma Keyer, medya oynatıcılar, talkback, 4 yönlü Ethernet switch ve isteğe bağlı dahili bulut medya depolama sunan, yayın kalitesinde tam özellikli bir canlı prodüksiyon stüdyosuna sahip olun.

Bağlantılar
SDI Video Girişi 8
SDI Video Çıkışı 12
SDI Hızları 1.5G, 3G
HDMI Video Çıkışı 1
Toplam Ses Girişi 2 adet XLR dengeli analog ses,
1 adet BNC 32 Kanal MADI dijital ses
2 adet RCA stereo analog ses,
1 adet 5 pimli XLR Talkback.
Toplam Ses Çıkışı 2 adet 1/4 inç Jak analog ses
1 adet BNC 64 Kanal MADI dijital ses, 50 kanala kadarı aktif,
1 adet 5 pimli XLR Talkback.
SDI Ses Girişleri 4 Kanal gömülü ses, tüm SDI girişlerinde.
SDI Ses Çıkışları 2 Kanal gömülü ses, tüm SDI çıkışlarında.
Zaman Kodu Bağlantıları 1 adet BNC Giriş, 1 adet BNC Çıkış.
Referans Girişi 1 adet BNC Giriş, 1 adet BNC Çıkış.
Tri-Sync ya da Black Burst.
Video Girişi Yeniden Senkronizasyonu 8 girişin hepsinde var.
Kare Hızı ve Format Dönüştürücüleri 8 girişin hepsinde var.
SDI Aux Çıkışları 2
SDI Program Çıkışı 1
Webcam Çıkışı 2 adet USB-C, PGM kare hızında 720p veya 1080p’yi destekler.
Toplam Çoklu Görüntüleyici 1 adet 3G‑SDI
1 adet HDMI
Uzaktan Kontrol RJ12, RS-422’yi destekler
Kontrol Panel Bağlantısı Ethernet. Panel ve kasa arasında doğrudan bağlantı ya da ağ üzerinden.
Dahili Zaman Kodu Üreteci Var
Talkback RJ45 üçüncü parti sistemler için.
Tally Çıkışı Ethernet bağlantısı üzerinden Blackmagic Design GPI ve Tally Arayüzüne eklenmiştir. (Dahil değildir).
Ethernet 4 adet RJ45, internet network switch’li. 10/100/1000 BASE-T’yi destekler.
Bilgisayar Arabirimi 2 adet USB-C Harici disk kaydı, webcam çıkışı, yazılım kontrolü, yazılım güncellemeleri ve görüntü mikseri bağlantısı için USB 2.0’ı destekler.
Formatlar
SD Video Standartları Yok
HD Video Giriş Formatları 720p50, 720p59.94, 720p60
1080i50, 1080i59.94, 1080i60
1080p23.98, 1080p24, 1080p25, 1080p29.97, 1080p30, 1080p50, 1080p59.94, 1080p60
SDI Uyumluluğu SMPTE 292M, SMPTE 296M, SMPTE 424M, SMPTE 425M seviye A ve B.
Video Örnekleme 4:2:2
Renk Hassasiyeti 10-bit.
Renk Alanı REC 709
SDI Otomatik Algılama 1,5G-SDI ve A seviye veya B seviye 3G-SDI arasında otomatik algılama.
Ürün Özellikleri
Upstream Keyer Sayısı 4
Downstream Keyer Sayısı 2
Gelişmiş Chroma Keyer Sayısı 4
SuperSource Sayısı 1
Linear/Luma Keyer Sayısı 7
Geçiş Keyer’i (Stinger/DVE) 1 Stinger, 1 DVE.
Toplam Katman Sayısı 8
Desen Üreteci Sayısı 7
Renk Üreteci Sayısı 2
Kontrol Panel Görüntü miksajı ve ayarların tam kontrolü ile entegre panel.
Yönlendirilebilir Pencereler 16
Pencere Kaynak Etiketleri Var
Tally Program için kırmızı ve önizleme göstergesi için yeşil.
Talkback Desteği Var
Mix Minus (Kulaklıktaki kendi sesinizin kontrolü) Desteği Var
İnternet Yayını
Doğrudan İnternet Yayını Ethernet üzerinden Gerçek Zamanlı Mesajlaşma Protokolünü (RTMP) kullanarak veya USB‑C üzerinden internet paylaşımı aracılığıyla, internetten doğrudan canlı yayını destekler.
Kayıt
Video ve Sesin Doğrudan Kaydı USB-C genişletme portu, harici ortamlara doğrudan kayıt yapabilir.
Video Kaydı Program çıkışı, internet yayın kalitesi ayarında H.264 kodekli bir .mp4 dosyası olarak ve ACC ses kodekli ATEM video formatında kaydedilir.
Ortam Formatı ExFAT (Windows/Mac) olarak formatlı ortamı destekler. APFS veya HFS+ (Mac).
Çoklu Görüntü
Çoklu Görüntü 1 adet çoklu görüntü SDI ve HDMI üzerinden; 16, 13, 10, 7 veya 4 ekran olarak yapılandırılabilir. İsteğe bağlı etiketler ve ses göstergeleriyle; Program, Önizleme, Girişler, Medya Oynatıcıları, DSK’lar, SuperSource ve Temiz Sinyal ekranları.
Çoklu Görüntü Video Formatı HD
Minimum Çözünürlüğü Göster 1366 x 768
Medya Oynatıcı
Medya Oynatıcı Sayısı 2
Kanallar Her bir medya oynatıcı için fill ve key.
Medya Havuzu Sabit Görüntü Kapasitesi 20
Medya Havuzu Sabit Görüntü Formatı PNG, TGA, BMP, GIF, JPEG ve TIFF.
Medya Havuzu Klip Kapasitesi 2 adet 1080p60’a kadar.
720 HD’de Medya Oynatıcı Klip Uzunluğu 400 kare.
1080 HD’de Medya Havuzu Klip Uzunluğu 200 kare.
Medya Havuzu Video Dosyası Formatı TGA sekansı.
Medya Havuzu Ses Dosyası Formatı WAV, MP3 ve AIFF.
İşlemci
İşlem Gecikmesi Genlock yapıldığında 10 satırdan küçük ve görüntü mikseri ile aynı formatta.
Ses Mikseri 58 Kanal mikser.
Seçilebilir Aç/Kapat/Video-Takipli-Ses Butonları
Seviye ve Pik göstergeleri.
Ana kazanç kontrolü.
6 bant parametrik EQ ve Genişletici, Geçit, Sıkıştırıcı ve Sınırlayıcı dahil olmak üzere Dinamik efektler.
Kamera Kontrolü ATEM, Blackmagic Design kameraların çoğuyla kullanıldığında; kazanç, beyaz ayarı, renk tonu, örtücü, ND filtresi, renk düzeltici, tally ve kayıt başlatma/durdurma dahil olmak üzere kamera ayarlarını ve uyumlu lenslerde netlik, diyafram ve zumu kontrol edebilir.
Alt Formata Dönüşüm Yok
Yazılım
Cihazla Gelen Kontrol Paneli Mac 12.0 Monterey, Mac 13.0 Ventura veya daha yeni sürümleri ve Windows 10 veya 11 için ATEM Software Control Panel ücretsiz olarak dahil edilmiştir.
Yazılım Güncellemeleri Mac OS veya Windows bilgisayarlara doğrudan bağlı USB veya Ethernet bağlantısını kullanarak. ATEM Setup Utility Yazılımı dahildir.
Fiziksel Detaylar
Genişlik 585.2 mm
Derinlik 375.2 mm
Yükseklik 161.2
Ağırlık 6.76 kg
Fiziksel Kurulum
Fiziksel Kurulum Masaüstü veya masaya gömme montaj.
Fiziksel Kurulum
Çalışma Ortamı Sıcaklığı 0° ila 40° C (32° ila 104° F)
Saklama Ortamı Sıcaklığı -20° ila 60° C (-4° ila 140° F)
Bağıl Nem %0 ila %90 yoğuşmasız

İşletim Sistemleri
  • Mac
    Mac 12.0 Monterey,
    Mac 13.0 Ventura veya daha üzeri
  • Windows
    Windows 10 ve 11.

Güç Bilgileri
  • Güç Kaynağı
    1 adet Dahili 100 - 240 AC 50/60Hz IEC C14 priz ile.
    1 adet 4 pim XLR 12V DC Girişi harici güç kaynağı ya da batarya kullanımı için.
  • Güç Kullanımı
    100 W azami.
