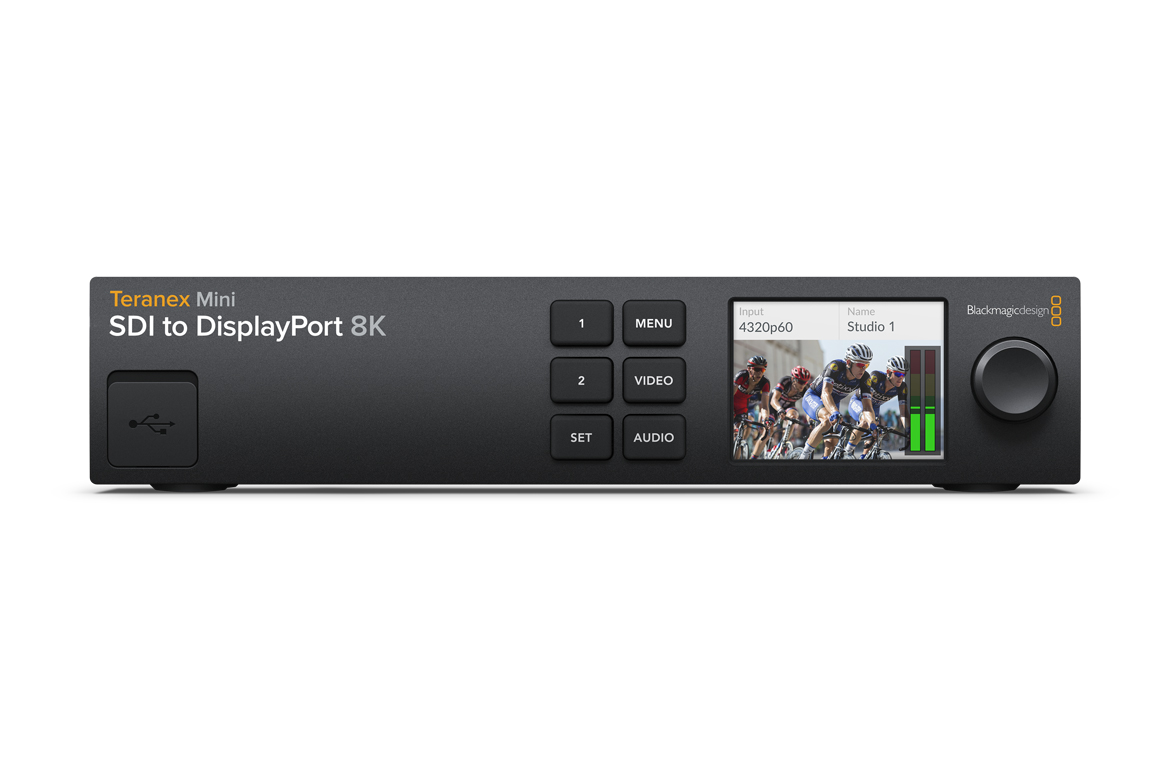

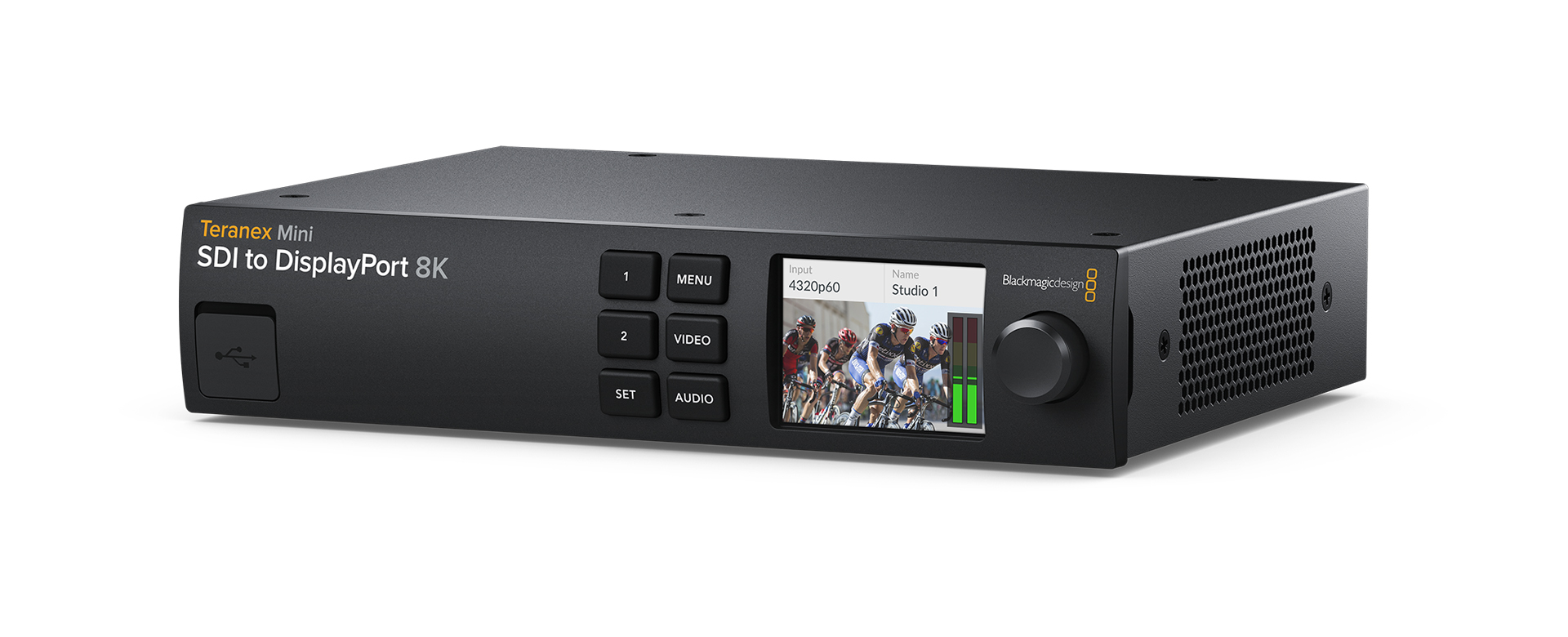

Teranex Mini SDI to DisplayPort 8K HDR
Çift ekran üstü skop katmanı, HDR, 33 nokta 3D LUT’lar ve 4320p60’a kadar tüm HD, Ultra HD ve 8K formatlarında monitör kalibrasyon özellikleriyle, gelişmiş 8K DisplayPort izleme çözümü.
Ürün Özellikleri
- Supports DCI 8K, 8K, DCI 4K, UHD, 2K, HD
- Accepts Third-Party Calibration Probes
- 12G-SDI I/O / DisplayPort/USB-C D.P. Out
- 2 x Selectable, On-Screen Scopes
- Auto-Convert 2SI and Square Division
- Supports HDR Workflows
- Supports 33-Point 3D LUTs
- Front-Panel Interface, Audio Meters
- Rack-Mountable with Separate Kit
- Ürün Tanımı
- Teknik Özellikler
4320p60’a kadar tüm HD, Ultra HD ve 8K formatlarında, SDI kaynakları DisplayPort’a dönüştürmek için gelişmiş 8K DisplayPort izleme çözümü. İki adet tam boyutlu DisplayPort ve 1 adet USB-C DisplayPort çıkışı bağlantıları, yerleşik aşağı çevirici, HDR formatları, 33 nokta 10 bit RGB LUT’lar; yerleşik dalga şekli, parade, vektör ve histogram skopları, uyumlu monitörler için monitör kalibrasyonu ve bunlar gibi daha birçok özellik.
Fiyat: Talep Üzerine
| Bağlantılar | |
| SDI Video Girişleri | 4 x 12G‑SDI HD/2K/4K/8K otomatik geçiş. Sadece 8K için çift ve dört bağlantılı 12G‑SDI. Blackmagic 12G-SDI ürünleriyle kullanılması önerilen kabloların özetini görmek için lütfen buraya tıklayınız. |
| SDI Video Çıkışları | 4 x 12G-SDI döngü çıkışı. |
| DisplayPort Video Çıkışları | 2 adet tam boyutlu DisplayPort konektörü. 4K video için bir tanesi ve sıkıştırılmamış 8K video için de her ikisi kullanılır. 1 adet USB‑C DisplayPort konektörü. Sertifikalı pasif USB‑C kabloları üzerinden DisplayPort ile uyumlu. Aktif genel USB‑C kabloları veya aktif Thunderbolt kabloları uyumlu değildir. |
| Analog Ses Çıkışları | RCA bağlantıları üzerinden 2 kanal analog ses. |
| Gömülü Ses Desteği | Tüm SDI loop çıkışlarında 16 kanal gömülü ses ve DisplayPort çıkışlarında 8 kanal gömülü ses. |
| Çoklu Hız Desteği | 1.5G, 3G, 6G, 12G, 2SI Dual Link 12G‑SDI, 2SI Quad Link 12G‑SDI, Square Division Quad Link 12G‑SDI. |
| Güncellemeler ve Kurulum | Ön USB-C veya Ethernet. |
| Reclocking (Yeniden saat ayarı) | Evet |
| Standartlar | |
| SD Video Standartları | Yok |
| HD Video Standartları | 720p50, 720p59.94, 720p60 1080i50, 1080i59.94, 1080i60 1080p23.98, 1080p24, 1080p25, 1080p29.97, 1080p30, 1080p47.95, 1080p48, 1080p50, 1080p59.94, 1080p60 1080PsF23.98, 1080PsF24, 1080PsF25, 1080PsF29.97, 1080PsF30 |
| 2K Video Standartları | 2Kp23.98 DCI, 2Kp24 DCI, 2Kp25 DCI, 2Kp29.97 DCI, 2Kp30 DCI, 2Kp47.95 DCI, 2Kp48 DCI, 2Kp50 DCI, 2Kp59.94 DCI, 2Kp60 DCI 2KPsF23.98 DCI, 2KPsF24 DCI, 2KPsF25 DCI, 2KPsF29.97 DCI, 2KPsF30 DCI |
| Ultra HD Video Standartları | 2160p23.98, 2160p24, 2160p25, 2160p29.97, 2160p30, 2160p47.95, 2160p48, 2160p50, 2160p59.94, 2160p60 |
| 4K DCI Video Standartları | 4Kp23.98 DCI, 4Kp24 DCI, 4Kp25 DCI, 4Kp29.97 DCI, 4Kp30 DCI, 4Kp47.95 DCI, 4Kp48 DCI, 4Kp50 DCI, 4Kp59.94 DCI, 4Kp60 DCI |
| 8K Video Standartları | 4320p23.98, 4320p24, 4320p25, 4320p29.97, 4320p30, 4320p47.95, 4320p48, 4320p50, 4320p59.94, 4320p60 2SI ve Square Division arasında otomatik geçiş |
| 8K DCI Video Standartları | 8Kp23.98 DCI, 8Kp24 DCI, 8Kp25 DCI, 8Kp29.97 DCI, 8Kp30 DCI, 8Kp47.95 DCI, 8Kp48 DCI, 8Kp50 DCI, 8Kp59.94 DCI, 8Kp60 DCI 2SI ve Square Division arasında otomatik geçiş |
| SDI Uyumu | SMPTE 259M, SMPTE 292M, SMPTE 296M, SMPTE 372M, SMPTE 424M, SMPTE 425M Level A ve B, SMPTE 2081-1, SMPTE 2081-10, SMPTE 2082-1 ve SMPTE 2082-10 |
| SDI Video Hızları | SDI video bağlantıları; 1.5G SDI, yüksek tanımlı A seviye ve B seviye 3G‑SDI, 6G‑SDI ve 12G‑SDI arasında değişebilir. |
| SDI Video Örnekleme | 4:2:2 ve 4:4:4 |
| SDI Ses Örnekleme | 48 kHz ve 24-bit televizyon standardı örnek hız. |
| SDI Renk Hassasiyeti | 4:2:2 ve 4:4:4 |
| SDI Renk Düzeni | YUV ve RGB. |
| DisplayPort Output Standards | |
| SD Video Standartları | Yok |
| HD Video Standartları | 720p50, 720p59.94, 720p60 1080i50, 1080i59.94, 1080i60 1080p23.98, 1080p24, 1080p25, 1080p29.97, 1080p30, 1080p47.95, 1080p48, 1080p50, 1080p59.94, 1080p60 |
| Ultra HD Video Standartları | 2160p23.98, 2160p24, 2160p25, 2160p29.97, 2160p30, 2160p47.95, 2160p48, 2160p50, 2160p59.94, 2160p60 |
| 5K ve 6K Ekran Standartları | DisplayPort monitörünün EDID detaylarına bağlı |
| 8K Video Standartları | 4320p23.98, 4320p24, 4320p25, 4320p29.97, 4320p30, 4320p47.95, 4320p48, 4320p50, 4320p59.94, 4320p60 |
| DisplayPort Renk Düzeni | REC 709, REC 2020 |
| DisplayPort Renk Doğruluğu | HD, 2K, 4K ve 8K’da YUV 4:2:2 ve RGB 4:4:4. 33 nokta LUT'lar; Teranex yardımcı yazılımı üzerinden veya kalibrasyon prob testinden üretilen kalibrasyon LUT’u üzerinden yüklenebilir. |
| Skoplar | |
| Skoplar | Dalga Şekli, RGB/YUV Parade, Vektörskop, Histogram |
| İzleme Modları | Görüntü katmanı ile opaklık kontrolü içeren iki adet skop. Standart ve HDR enlem-boylam değerleriyle Dalga Şekli ve Parade. |
| Yazılım | |
| Yazılım Kontrolü | USB-C veya Ethernet üzerinden Mac OS X™ ve Windows™ için yazılım güncellemesi. |
| Dahili Yazılım Güncellemesi | Dahil olan güncelleme uygulaması üzerinden. |
| Ayar Kontrolü | |
| Ayar Kontrolü | Menü ve ayarların kontrolü için 6 buton ve döndürme düğmesi, 2.2 inç renkli LCD ekran. |
| Güç Gereksinimleri | |
| Güç Kaynağı | IEC C14 soketi ile 1 x dahili uluslararası AC güç kaynağı. IEC Güç kablosu gerektirir. 100 - 240V AC Giriş. |
| Güç Tüketimi | 35 Watt |
| Çalışma Voltaj Aralığı | 100 - 240V AC |
| Fiziksel Özellikler | |
| Width | 210 mm |
| Height | 44 mm |
| Depth | 176 mm |
| Weight | 1.2 kg |
| Çevresel Özellikler | |
| Çalışma Isısı | 0° ila 40° C (32° ila 104° F) |
| Saklama Isısı | -20° ila 60°C (-4° ila 140°F) |
| Bağıl Nem | %0 ile %90 arası yoğuşmasız |
Fiyat: Talep Üzerine
İşletim Sistemleri
- Mac 10.14 Mojave,
Mac 10.15 Catalina veya daha üzeri - Windows 10, 64-bit.
