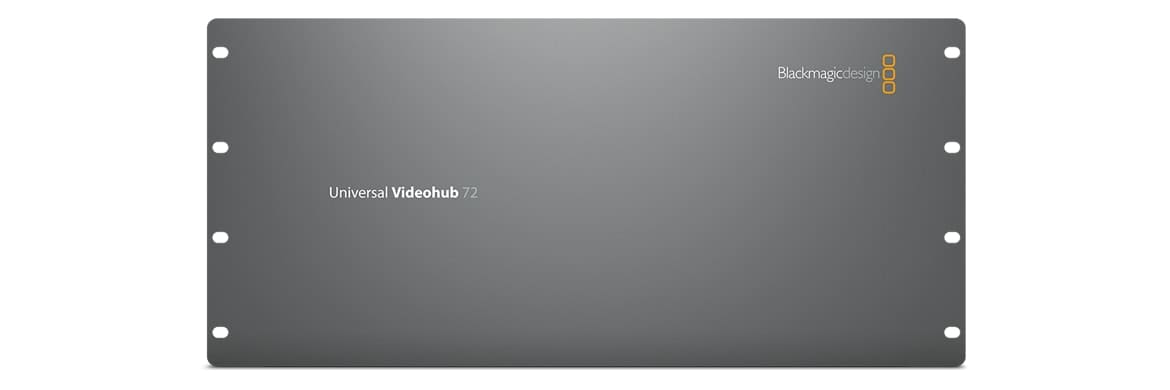

Blackmagic Universal Videohub 72
- Ürün Tanımı
- Teknik Özellikler
Kendi 3 Gb / s SDI ve optik fiber yönlendiricinizi oluşturun!

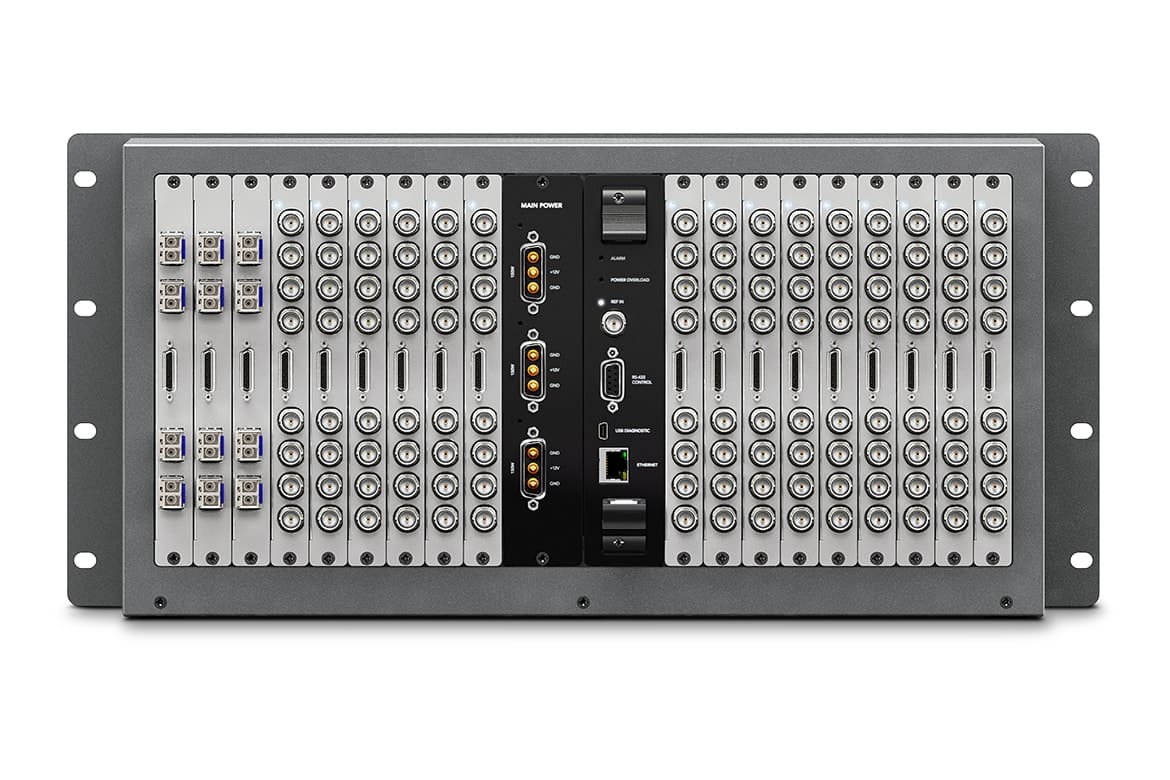

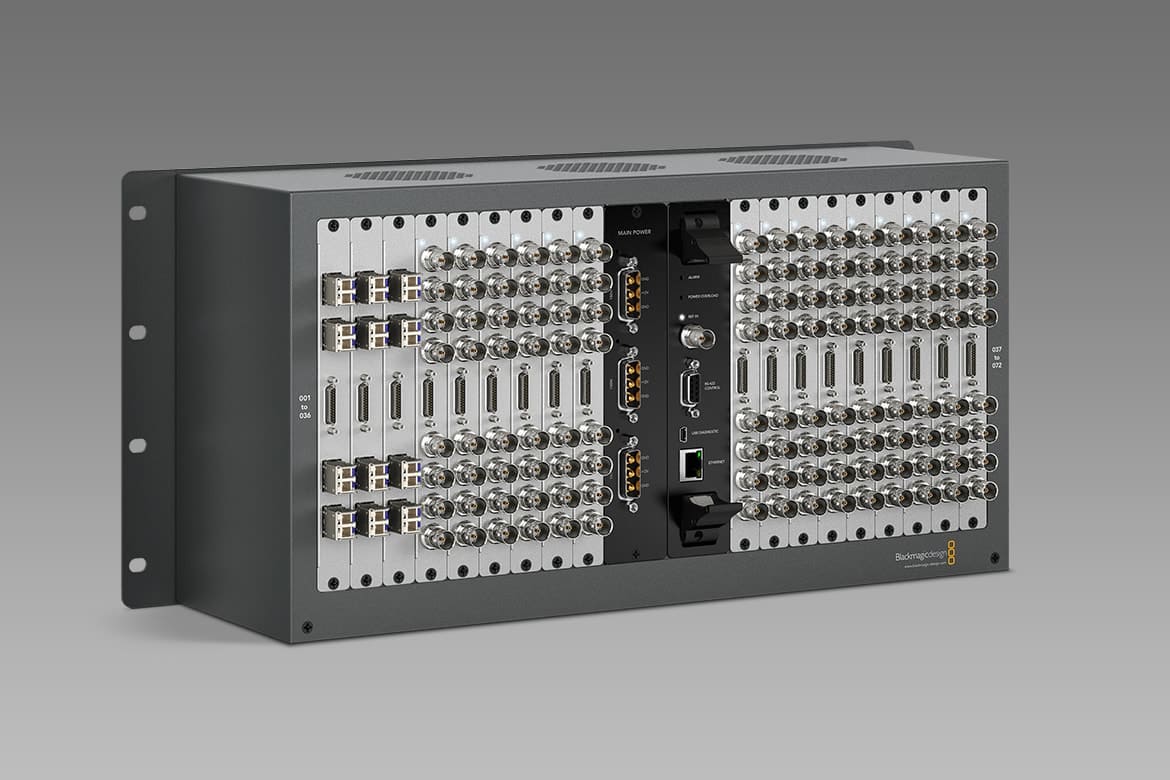

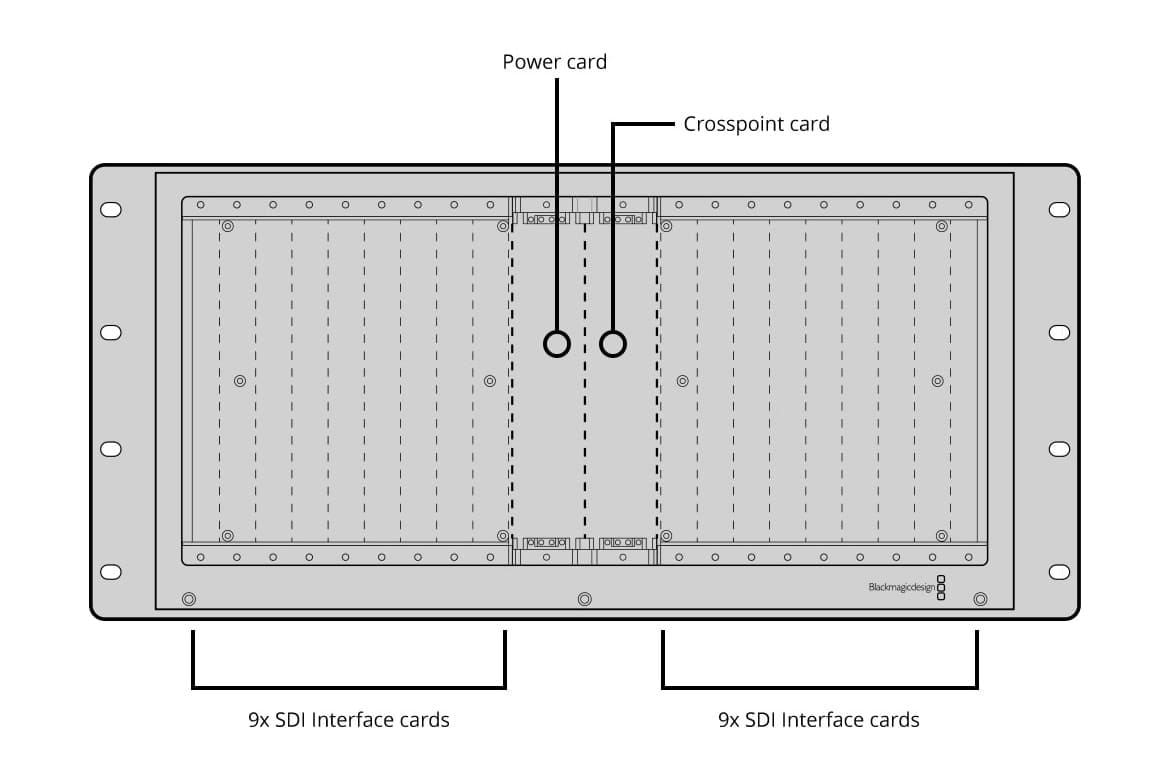

Raf çerçevesi, en fazla 18 BNC SDI veya optik fiber SDI arabirimi artı bir 72 x 72 çapraz nokta ve güç kartı eklemenizi sağlar. Çıkarılabilir fan tepsisi ve fanlar içerir.
Fiyat: Talep Üzerine
| Bağlantılar | |
| SDI Video Girişi | 72 x SDI/HD-SDI'e kadar, 3G-SDI ve ASI. BNC SDI veya optik fiber SDI olabilir. |
| SDI Video Çıkış | Yeniden saat ayarlı SDI ile 72 x SDI/HD-SDI'e kadar, 3G-SDI ve ASI. BNC SDI veya optik fiber SDI olabilir. |
| Referans Sinyali | Tüm SD, HD ve Optik bağlantılar için 1 x Black Burst veya Tri-level Sync girişi |
| Çoklu Hız Desteği | SD, HD ya da 3G-SDI'yı otomatik olarak algılar. 2K, HD, SD video ve DVB-ASI'nın eşzamanlı yönlendirmesi. |
| Güncellemeler | USB 2.0 yüksek hızlı (480Mb/sn) arayüzü kullanın. |
| Cihaz Kontrolü | 72 adede kadar bağlantı kablo yoluyla çift yönlü Sony™ uyumlu RS-422 disk kaydedici kontrol portları. |
| RS-422 Yönlendirici Kontrolü | Yönlendirici çapraz eşleştirme kontrolü için 1 x giriş. |
| Yönlendirici Kontrol | IP ağı üzerinde ortaklaşa kullanılan RJ45 Ethernet, Smart Control ya da Master Control kullanın. |
| Yönlendirici Konfigürasyonları | Videohub kurulumu için RJ45 Ethernet ve IP ayarları için yalnızca USB2. |
| Yeniden saat ayarı | Tüm SDI çıkışlarda. |
| GPI | Harici alarmları bağlamak için GPI konektörü. |
| Standartlar | |
| SD Format Desteği | 525i29.97 NTSC, 625i25 PAL |
| HD Format Desteği | 720p23.98, 720p24, 720p25, 720p29.97, 720p30, 720p50, 720p59.94, 720p60 1080p23.98, 1080p24, 1080p25, 1080p29.97, 1080p30, 1080p50, 1080p59.94, 1080p60 1080PsF23.98, 1080PsF24, 1080PsF25, 1080PsF29.97, 1080PsF30 1080i50, 1080i59.94, 1080i60 |
| 2K Format Desteği | 2K DCI 23.98p, 2K DCI 24p, 2K DCI 25p |
| SDI Uyumu | SMPTE 259M, SMPTE 292M, SMPTE 296M, SMPTE 310M, SMPTE 425M‑A, SMPTE 425M-B, ITU‑R BT.656 ve ITU-R BT.601. |
| SDI Video Hızları | SDI video bağlantıları standart tanımlı, yüksek tanımlı ve 2K arasında geçiş yapabilmektedir. SDI, 270 Mb/sn standart tanımlı SDI, 1.5 G-SDI HD-SDI ve 3G-SDI HD ile 2K SDI arasında geçiş yapar. |
| SDI Video Örnekleme | 4:2:2 ve 4:4:4. |
| SDI Renk Hassasiyeti | 4:2:2 ve 4:4:4 10 bit. |
| SDI Ses Örnekleme | Televizyon standart örnekleme oranı 48 kHz ve 24-bit. |
| SDI Renk Düzeni | YUV veya RGB. |
| SDI Otomatik Geçiş | Herbir girişin farklı bir televizyon standardında çalışabilmesi için herbir girişte otomatik olarak SD-SDI, HD-SDI, 3G-SDI ve DVB-ASI arasında seçim yapar. |
| SDI Metadata Desteği | SMPTE 352M'e göre Video payload tanımlama yardımcı very |
| Yazılım | |
| Dahili Yazılım Güncellemesi | Dahil olan bellenim güncelleme uygulaması aracılığıyla. |
| Yazılım Kontrolü | Windows™ ve Mac™ için ücretsiz yönlendirici kontrol dahil. |
| Güç Gereksinimleri | |
| Güç Kaynağı | Kurulumuna göre 150W-300W arasında çalışır. Seçenekler aşağıdaki gibidir. |
| Güç Kesintisine Karşı Koruma | Ana bilgisayardan bağımsız olarak yönlendirici bağlantıları korunur ve çalıştırıldığında anında yeniden yüklenir. |
| Fiziksel Özellikler | |
| Genişlik | 482 mm |
| Yükseklik | 221.05 mm |
| Derinlik | 160.8 mm |
| Ağırlık | 6.4 kg |
| Fiziksel Kurulum | |
| Fiziksel Kurulum | 5 raf ünitesi boyutunda. Derinlik 6 inç'ten Daha Az |
| Çevresel Özellikler | |
| Çalışma ısısı | 0° ile 40° C arası (32° ile 104° F arası) |
| Saklama ısısı | 20° ile 45° C arası (-4° ile 113° F arası){ ut1} |
| Bağıl Nem | 0% ile 90% arası yoğuşmasız |
Fiyat: Talep Üzerine
Ürün Özellikleri
- 72 x 72 Deck Control
- Fully Scalable
- Up to 18 Interface Cards
- Add Crosspoint, Power Card
- Removable Fan Tray & Fans
- 5RU
